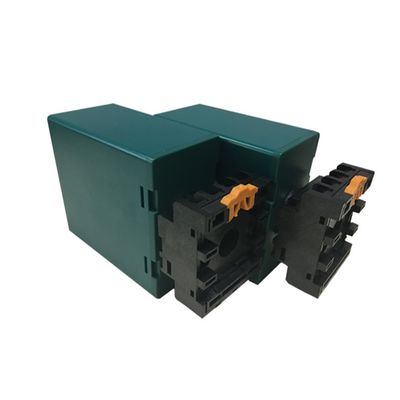

গাড়ির লুপ ডিটেক্টর
>
ব্রড ভোল্টেজ লুপ ডিটেক্টর (12-24V / 100-240 V) - কমপ্যাক্ট ডিজাইন এবং সিই / এফসিসি সার্টিফাইড এলইডি ডায়াগনস্টিকস

ব্রড ভোল্টেজ লুপ ডিটেক্টর (12-24V / 100-240 V) - কমপ্যাক্ট ডিজাইন এবং সিই / এফসিসি সার্টিফাইড এলইডি ডায়াগনস্টিকস

ব্র্যান্ড নাম: JUTAI
মডেল নম্বর: এলডি-100
MOQ: Support 1-10 Pcs for Sample
মূল্য: আলোচনা সাপেক্ষে
প্যাকেজিংয়ের বিবরণ: 50 Pcs 1 Carton
অর্থ প্রদানের শর্তাবলী: এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল, আলিপে
বিস্তারিত তথ্য
Place of Origin:
Shenzhen China
সাক্ষ্যদান:
CE FCC
দলিল:
Voltage Supply:
100-240 VAC 48 to 62Hz
Working Type:
-40 to +70 ℃ (-111°F to +158°F)
প্যাকেজ:
কার্টুন
স্ব-বাঁক পরিসীমা:
20-2000uh
সংবেদনশীলতা:
16 উপায়ে নির্বাচনযোগ্য/সর্বোচ্চ 0.01% DL/L/ সর্বনিম্ন 2.56% DL/L
রেসপন্স টাইমস:
10-90 MS
Humidity:
95% non-condensing
Hs কোড:
9033000090
Product Size:
76*42*91.5 mm
Package Size:
136*86*52 mm
Net Weight:
195 g
Gross Weight:
300 g
Relay Output:
Presence Relay / Fault Relay
Warranty:
2 Year
Color:
Green
লুপ সংযোগ:
বাঁকা জোড়া তারের
Name:
Vehicle Loop Detector
Supply Ability:
5000 Pcs per Month
পণ্যের বর্ণনা

ব্রড ভোল্টেজ লুপ ডিটেক্টর (12-24V / 100-240 V) - কমপ্যাক্ট ডিজাইন এবং সিই / এফসিসি সার্টিফাইড এলইডি ডায়াগনস্টিকস



দ্যব্রড ভোল্টেজ লুপ ডিটেক্টরবিভিন্ন পরিবেশে যানবাহন সনাক্তকরণে অতুলনীয় বহুমুখিতা এবং নির্ভরযোগ্যতা প্রদানের জন্য ডিজাইন করা হয়েছে।12-24V DC এবং 100-240V ACএই ডিটেক্টরটি অতিরিক্ত ভোল্টেজ কনভার্টারগুলির প্রয়োজনীয়তা দূর করে, যা এটিকে পার্কিং সিস্টেম, টোল বুথ এবং শিল্প স্থাপনে বিশ্বব্যাপী স্থাপনার জন্য আদর্শ করে তোলে।কম্প্যাক্ট, ডিআইএন-রেল মাউন্টযোগ্য নকশা(মাত্রাঃ 75 মিমি x 40 মিমি x 110 মিমি) সংকীর্ণ স্থানে সহজেই সংহতকরণ নিশ্চিত করে, যখনসিই/এফসিসি সার্টিফিকেশনআন্তর্জাতিক ইলেক্ট্রোম্যাগনেটিক এবং নিরাপত্তা মান মেনে চলার নিশ্চয়তা দেয়।16 স্তরের সংবেদনশীলতা সমন্বয় (0-F), যা মোটরসাইকেল, ইভি, ট্রাক এবং এজিভিগুলির জন্য বিস্তৃত পরিসরে সুনির্দিষ্ট ক্রমাঙ্কনকে অনুমতি দেয়15 ¢ 2000 μH ইন্ডাক্ট্যান্স পরিসীমা. উন্নতএলইডি ডায়াগনস্টিকরিয়েল টাইমে কার্ল শর্ট, ওপেন সার্কিট এবং পাওয়ার অস্বাভাবিকতার জন্য ত্রুটি সতর্কতা প্রদান করে, ত্রুটি সমাধানের সময়কে 60% পর্যন্ত কমিয়ে দেয়।এটি থেকে তাপমাত্রায় ত্রুটিবিহীনভাবে কাজ করে-40°C থেকে +70°Cএবং একটি গর্বিতআইপি ৬৭ রেটিংযুক্ত আবরণধুলো ও পানি প্রতিরোধের জন্য।

শহুরে স্মার্ট সিটি থেকে শুরু করে দূরবর্তী শিল্পক্ষেত্র পর্যন্ত, এই লুপ ডিটেক্টর অত্যন্ত গুরুত্বপূর্ণ অ্যাপ্লিকেশনগুলিতে চমৎকার।পার্কিং ম্যানেজমেন্ট সিস্টেম, এর বিস্তৃত ভোল্টেজ সামঞ্জস্যতা সৌর-চালিত লট এবং গ্রিড-সংযুক্ত সুবিধা উভয়ই সমর্থন করে, যখন কমপ্যাক্ট ডিজাইন বিদ্যমান অবকাঠামোর মধ্যে retrofit সহজতর করে।শিল্প দরজা নিয়ন্ত্রণ, এলইডি ডায়াগনস্টিকগুলি সক্রিয় রক্ষণাবেক্ষণকে সক্ষম করে, উচ্চ ট্র্যাফিক গুদামে ডাউনটাইমকে হ্রাস করে। সিই / এফসিসি শংসাপত্রগুলি আইওটি-সক্ষম ট্র্যাফিক ম্যানেজমেন্ট প্ল্যাটফর্মগুলির সাথে নির্বিঘ্নে সংহতকরণ নিশ্চিত করে,এটিকে স্মার্ট হাইওয়ে টোলিং এবং এজিভি নেভিগেশন সিস্টেমের জন্য ভবিষ্যতের প্রমাণিত পছন্দ করে।স্বয়ংক্রিয় ফ্রিকোয়েন্সি টিউনিং (20 ¢ 80KHz), এটি মাল্টি-ডিটেক্টর সেটআপগুলিতে ক্রস-টালকে বাদ দেয়, এমনকি ঘন ইনস্টলেশনেও নির্ভুলতা নিশ্চিত করে।৫ বছরের গ্যারান্টিএবং ২৪/৭ প্রযুক্তিগত সহায়তা, এই ডিটেক্টরটি অত্যাধুনিক উদ্ভাবনের সাথে শক্তিশালী স্থায়িত্বকে একত্রিত করে, ব্যবহারকারীদের বিশ্বব্যাপী সুনির্দিষ্ট, স্বল্প রক্ষণাবেক্ষণের যানবাহন সনাক্ত করতে সক্ষম করে।



Vehicle loop detector




বৈশিষ্ট্য



  • 1. 15-2000 μh সনাক্তকরণ ব্যাপ্তি
    • লুপ ডিটেক্টরটি 15 μH থেকে 2000 μH পর্যন্ত একটি বিস্তৃত সনাক্তকরণ পরিসীমা সমর্থন করে, বিভিন্ন ট্র্যাফিক সনাক্তকরণ পরিস্থিতিতে বহুমুখী প্রয়োগের জন্য বিভিন্ন লুপ আকার এবং কনফিগারেশনকে সামঞ্জস্য করে। এর বিস্তৃত সনাক্তকরণ পরিসীমা আমাদের লুপ ডিটেক্টরকে সব ধরনের যানবাহন, মোটরসাইকেল, গাড়ি, আল্ট্রা লং ট্রাক, বাস ইত্যাদি সনাক্ত করতে সক্ষম করে।
  • 2কমপ্যাক্ট সাইড
    • কমপ্যাক্ট এবং ভালভাবে ডিজাইন করা হাউজিংটি বৈশিষ্ট্য এবং কার্যকারিতার জন্য শিল্পের সমস্ত প্রয়োজনীয়তা একত্রিত করে, যা এই ডিটেক্টরকে যে কোনও বিদ্যমান ট্র্যাফিক সনাক্তকরণ সিস্টেমে অন্তর্ভুক্ত করার অনুমতি দেয়।
  • 3. এলইডি ডায়গনিস্টিক ক্ষমতা
    • ব্যাপক ডায়াগনস্টিক ক্ষমতা লুপ এবং ইনস্টলেশন সমস্যাগুলির সঠিক ডায়াগনস্টিক সক্ষম করে এবং LED এর মাধ্যমে প্রদর্শন করে, সর্বোত্তম কর্মক্ষমতা নিশ্চিত করে এবং ডাউনটাইম হ্রাস করে।
  • 4. নির্বাচনযোগ্য উপস্থিতি সময়
    • উপস্থিতি রেলির আউটপুটটি একটি নির্দিষ্ট সময়ের (৩০ মিনিটের বেশি) একটি সনাক্তকরণ আউটপুটকে সীমাবদ্ধ করার জন্য নির্বাচন করা যেতে পারে যখন একটি যানবাহন লুপে থাকে, যা ট্রাফিক পরিচালনায় নমনীয়তা প্রদান করে।
  • 5. লুপ উপস্থিতি সময়
    • সংলগ্ন লুপ ডিটেক্টরগুলির মধ্যে হস্তক্ষেপগুলি ইন্টিগ্রেটেড ইঙ্গিতের মাধ্যমে সনাক্ত করা যেতে পারে এবং ফ্রিকোয়েন্সি সেটিং সামঞ্জস্য করে নির্মূল করা যেতে পারে, যা নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
  • 6. দুটি পৃথক আউটপুট রিলে
    • উপস্থিতি রিলে A: উপস্থিতি আউটপুট প্রদান করে এবং 0, 2, 5, 8, 10, 15, 20 বা 30 সেকেন্ডের জন্য প্রসারিত করা যেতে পারে, বহিরাগত 10-মুখী ডিআইপি সুইচগুলির সাথে প্রোগ্রামযোগ্য।
    • পলস রিলে বি: বাহ্যিক 10-মুখী ডিআইপি সুইচগুলির সাথে প্রোগ্রামযোগ্য, এটি উপস্থিতি, প্রবেশের সময় পলস, প্রস্থান বা ব্যর্থ আউটপুটের সময় পলস সরবরাহ করে, সনাক্তকরণের নমনীয়তা বাড়ায়।
  • 7স্বয়ংক্রিয় সংবেদনশীলতা বৃদ্ধি (এএসবি)
    • এই বৈশিষ্ট্যটি নির্ভরযোগ্যভাবে বড় ট্রাক-ট্রেলার সংমিশ্রণ এবং উচ্চ-বেড যানবাহন সনাক্ত করে স্বয়ংক্রিয়ভাবে যানবাহন সনাক্তকরণের পরে সর্বোচ্চ সংবেদনশীলতা বৃদ্ধি করে, সঠিক সনাক্তকরণ নিশ্চিত করে।
  • 8. স্বয়ংক্রিয় পরিবেশ ড্রিফটিং ক্ষতিপূরণ
    • লুপ ডিটেক্টর (অথবা অন্যান্য সেন্সর) স্বয়ংক্রিয়ভাবে পরিবেশের অবস্থার পরিবর্তনের সাথে সামঞ্জস্য এবং ক্যালিব্রেট করে,বিভিন্ন আবহাওয়া এবং পরিবেশগত কারণ সত্ত্বেও সনাক্তকরণের নির্ভুলতা এবং স্থিতিশীলতা বজায় রাখা.
  • 9. ১০ ডিপ সুইচ
    • শেলের ডিপ সুইচ ডিজাইন লুপ ডিটেক্টর সেটিং সহজ এবং পরিষ্কার করে তোলে, যা ব্যবহারকারীদের জন্য খুব ব্যবহারকারী-বান্ধব।ব্যবহারকারীরা প্রথম সব ফাংশন সেট করতে পারেন এবং তারপর লুপ ডিটেক্টর ইনস্টল.
  • 10অ্যান্টি-ক্রসস্টক ইন্টারফারেন্স।
    • ডিপ সুইচ এর মাধ্যমে, দুটি লুপ কয়েল খুব কাছাকাছি স্থাপন করার কারণে ক্রসস্টক হস্তক্ষেপ রোধ করতে লুপ ডিটেক্টরের ফ্রিকোয়েন্সি সামঞ্জস্য করা যায়।



সংযোগ



vehicle loop detector connection

connection

connection





ইঙ্গিত এবং সুইচ:
(1)পাওয়ার এলইডিঃ রেড পাওয়ার এলইডি ইঙ্গিত দেয় “পাওয়ার ON”
  • LED সনাক্তকরণঃ অবিচ্ছিন্নভাবে চালুঃ গাড়ির সনাক্তকরণ নির্দেশ করে।
  • ধীরে ধীরে মোমবাতি জ্বলছেঃ লুপ শর্ট সার্কিট হয়েছে বা লুপের পরে টার্নের সংখ্যা যথেষ্ট নয়।
  • দ্রুত ঝলকানিঃ লুপটি খোলা সার্কিট বা লুপের পরে খুব বেশি টার্নগুলি নির্দেশ করে।





(২) সুইচ ১ (ট্রিম্পট), সংবেদনশীলতা নির্বাচন
  • লুপের সংবেদনশীলতা ট্রিম্পট দ্বারা নিয়ন্ত্রিত হতে পারে। ব্যবহারকারী 16 টি বিভিন্ন সেটিং নির্বাচন করতে পারেন০ হল সবচেয়ে কম সংবেদনশীল এবং F সবচেয়ে সংবেদনশীল।



    dip switch



(3) সুইচ ২ (ডিপ সুইচ সেটিং)

1.ডিআইপি ১ এবং ডিআইপি ২ বিশেষ ফাংশন সেটিং

vehicle loop deetector

2. ডিআইপি 3 এবং ডিআইপি 4 সেটিং রিলে বি আউটপুট

vehicle loop detector

3. ডিআইপি 5 স্বয়ংক্রিয় রিসেট সেটিং

vehicle loop detector

4. ডিআইপি 6 & ডিআইপি 7 & ডিআইপি 8 সেটিং রিলে একটি বিলম্ব

vehicle loop detector

5. ডিআইপি 9 এবং ডিআইপি 10 সেটিং ফ্রিকোয়েন্সি (40 কে থেকে 100 কেএইচজেড) ।

vehicle loop detector

  • অ্যাপ্লিকেশনে, যেখানে দুই বা ততোধিক লুপ ডিটেক্টর এবং সেন্সিং লুপ ইনস্টল করা হয়েছে, একটি সেট করুনদুটি সিস্টেমের মধ্যে ক্রস-টাকের প্রভাবকে হ্রাস করার জন্য ডিটেক্টরকে উচ্চ ফ্রিকোয়েন্সিতে এবং অন্যটি কম ফ্রিকোয়েন্সিতে সেট করুন ((ডিসেন্সিং লুপ এবং ডিটেক্টরগুলি অন্তত ২ মিটার দূরে স্থাপন করা উচিত) ।
  • রিসেট বোতামঃদয়া করে নোট করুনঃ ডিপ সুইচগুলিতে প্রতিবার সেটিং পরিবর্তন করার সময় এলডি -100 পুনরায় সেট করা আবশ্যক।
ডিটেক্টর অবস্থান এবং ইনস্টলেশন:
  • ডিটেক্টরটি আবহাওয়া প্রতিরোধী হাউজে ইনস্টল করুন।
  • ডিটেক্টরটিকে যতটা সম্ভব সেন্সিং লুপের কাছাকাছি রাখতে হবে।
  • ডিটেক্টরকে সর্বদা শক্তিশালী চৌম্বকীয় ক্ষেত্র থেকে দূরে স্থাপন করা উচিত।
  • লুপ ডিটেক্টরের কাছে উচ্চ ভোল্টেজ তারগুলি চালানো এড়িয়ে চলুন।
  • কম্পনশীল বস্তুর উপর ডিটেক্টর ইনস্টল করবেন না।
  • যখন কন্ট্রোল বক্সটি লুপ থেকে ১০ মিটারের মধ্যে ইনস্টল করা হয়, তখন কন্ট্রোল বক্সটিকে লুপের সাথে সংযুক্ত করতে সাধারণ তারগুলি ব্যবহার করা যেতে পারে। ১০ মিটারের বেশি হলে একটি ২ কোর সুরক্ষিত ক্যাবলের ব্যবহার প্রয়োজন।কন্ট্রোল বক্স এবং লুপের মধ্যে দূরত্ব 30 মিটার অতিক্রম করবেন না.

    vihicle loop detector



লুপ ইনস্টলেশন:

লুপগুলি রাস্তার সাথে মিশ্রিত করার জন্য একটি দ্রুত-সেট কালো ইপোক্সি যৌগ বা গরম বিটুমেন মাস্টিক ব্যবহার করে সিল করা হয়উপরিভাগ।

vehicle loop detector



ঝামেলা শ্যুটিং:

vehicle loop detector

সার্টিফিকেশন

vehicle loop detector
