ডুয়াল চ্যানেল লুপ ডিটেক্টর | দিকনির্দেশ সনাক্তকরণ এবং উচ্চ সংবেদনশীলতা এবং স্বয়ংক্রিয় সংবেদনশীলতা বুস্ট (ASB)

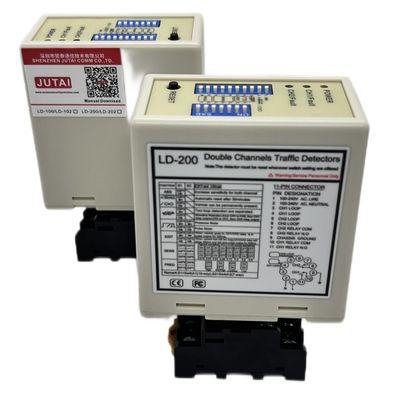

দJUTAI ডুয়াল চ্যানেল লুপ ডিটেক্টর(মডেল LD-200/LD-202) নির্বিঘ্নে একত্রিত করে উন্নত ট্র্যাফিক এবং অ্যাক্সেস নিয়ন্ত্রণের জন্য একটি নতুন মান সেট করেদিক সনাক্তকরণ,অতি-উচ্চ সংবেদনশীলতা, এবংস্ব-অপ্টিমাইজিং কর্মক্ষমতা. জটিল পরিবেশে এক্সেল করার জন্য ডিজাইন করা হয়েছে, এরডুয়েল-চ্যানেল আর্কিটেকচার<1-সেকেন্ড লেটেন্সি সহ গাড়ি চলাচলের দিক (প্রবেশ/প্রস্থান) স্বাধীনভাবে বিশ্লেষণ করে, চৌরাস্তা, টোল গেট এবং নিরাপদ সুবিধাগুলিতে সুনির্দিষ্ট ট্র্যাফিক প্রবাহ ব্যবস্থাপনা সক্ষম করে। ডিটেক্টর এর16-স্তরের সংবেদনশীলতা সমন্বয় (0-F)একটি জুড়ে সঠিক সনাক্তকরণ নিশ্চিত করে20-2000μH আবেশন পরিসীমা, মোটরসাইকেল থেকে ভারী-শুল্ক ট্রাক সবকিছু ক্যাপচার. দস্বয়ংক্রিয় সংবেদনশীলতা বুস্ট (ASB)প্রযুক্তি গতিশীলভাবে তাপমাত্রার ওঠানামা বা ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (EMI) এর মতো পরিবেশগত কারণগুলিকে প্রতিহত করতে রিয়েল-টাইমে সনাক্তকরণ থ্রেশহোল্ডগুলিকে গতিশীল করে, এমনকি চ্যালেঞ্জিং পরিস্থিতিতেও >99% নির্ভুলতা বজায় রাখে। একটি রুক্ষ মধ্যে encasedIP67-রেট অ্যালুমিনিয়াম হাউজিং, এটি থেকে তাপমাত্রায় নির্ভরযোগ্যভাবে কাজ করে-40°C থেকে +70°C, এটি স্মার্ট শহর, শিল্প অঞ্চল বা উপকূলীয় বন্দরগুলিতে বহিরঙ্গন ইনস্টলেশনের জন্য আদর্শ করে তোলে।

ইনস্মার্ট পার্কিং সিস্টেম, LD-202 এর দিক নির্ণয় ইনবাউন্ড এবং আউটবাউন্ড ট্র্যাফিকের মধ্যে পার্থক্য করে অননুমোদিত যানবাহন প্রবেশকে বাধা দেয়, যখন ASB মৌসুমী তাপমাত্রার পরিবর্তন বা কাছাকাছি ইভি চার্জিং স্টেশন সত্ত্বেও সামঞ্জস্যপূর্ণ কর্মক্ষমতা নিশ্চিত করে। জন্যহাইওয়ে টোল লেন, ডুয়াল-চ্যানেল রিডানড্যান্সি চ্যানেল 1 কে টোল সংগ্রহকে ট্রিগার করার অনুমতি দেয় যখন চ্যানেল 2 গাড়ির ছাড়পত্র যাচাই করে, রাজস্ব চুরি 30% হ্রাস করে। দ40–80KHz ফ্রিকোয়েন্সি পরিসীমামাল্টি-লেন সেটআপে হস্তক্ষেপ-মুক্ত অপারেশন নিশ্চিত করে, পার্শ্ববর্তী ডিটেক্টর থেকে ক্রস-টক ব্লক করে। একটি মধ্যপ্রাচ্যের লজিস্টিক হাবে সাম্প্রতিক স্থাপনা রিয়েল-টাইম দিকনির্দেশ-ভিত্তিক ট্রাফিক রাউটিং এর মাধ্যমে গেটের যানজট 40% হ্রাস করেছে। সঙ্গেসর্বজনীন 12-24V DC/100-240V AC ইনপুট, ডিটেক্টর সৌর-চালিত এবং গ্রিড-সংযুক্ত সিস্টেম সমর্থন করে, যখনModbus RTU/TCP আউটপুটডেটা-চালিত সিদ্ধান্ত গ্রহণের জন্য কেন্দ্রীভূত ট্র্যাফিক ম্যানেজমেন্ট প্ল্যাটফর্মগুলির সাথে বিরামহীন একীকরণ সক্ষম করুন।

JUTAI ব্যবহারের সহজতা এবং সম্মতিকে অগ্রাধিকার দেয়:প্লাগ-এন্ড-প্লে ডিআইএন-রেল মাউন্টিংইনস্টলেশনের সময় 15 মিনিট কমিয়ে দেয়, এবংস্বয়ংক্রিয়-রিসেট কার্যকারিতাম্যানুয়াল হস্তক্ষেপ ছাড়াই ক্ষণস্থায়ী শক্তি সমস্যা থেকে পুনরুদ্ধার করে। জন্য প্রত্যয়িতCE, FCC, এবং RoHS, এটি বিশ্বব্যাপী নিরাপত্তা এবং পরিবেশগত মান মেনে চলে। সমর্থিত a5 বছরের ওয়ারেন্টিএবং নিবেদিত প্রযুক্তিগত সহায়তা, JUTAI ডুয়াল চ্যানেল ডিটেক্টর হল প্রকৌশলীদের জন্য নির্ভুলতা, অভিযোজনযোগ্যতা এবং শিল্প-গ্রেডের স্থায়িত্বের জন্য চূড়ান্ত পছন্দ- যেখানে উদ্ভাবন বাস্তব-বিশ্ব নির্ভরযোগ্যতা পূরণ করে।

বৈশিষ্ট্য

• 1. 15-2000 μh সনাক্তকরণ পরিসীমা
  • লুপ ডিটেক্টর 15 µH থেকে 2000 µH পর্যন্ত একটি বিস্তৃত সনাক্তকরণ পরিসর সমর্থন করে, বিভিন্ন ট্রাফিক সনাক্তকরণ পরিস্থিতিতে বহুমুখী অ্যাপ্লিকেশনের জন্য বিভিন্ন লুপের আকার এবং কনফিগারেশনগুলিকে মিটমাট করে।
  • বিস্তৃত সনাক্তকরণ পরিসর আমাদের লুপ ডিটেক্টরকে সমস্ত ধরণের যানবাহন, মোটরসাইকেল, গাড়ি, আল্ট্রা লং ট্রাক, বাস ইত্যাদি সনাক্ত করতে সক্ষম করে।

• 2. কমপ্যাক্ট সাইড
  • কমপ্যাক্ট এবং ভাল-ইঞ্জিনিয়ারড হাউজিং বৈশিষ্ট্য এবং কার্যকারিতার জন্য সমস্ত শিল্পের প্রয়োজনীয়তাকে একত্রিত করে, এই ডিটেক্টরটিকে যেকোন বিদ্যমান ট্র্যাফিক সনাক্তকরণ সিস্টেমে অন্তর্ভুক্ত করার অনুমতি দেয়।

• 3. ডায়গনিস্টিক ক্ষমতা এবং LED ইঙ্গিত
  • ব্যাপক ডায়াগনস্টিক ক্ষমতাগুলি লুপ এবং ইনস্টলেশন সমস্যাগুলির সঠিক নির্ণয় সক্ষম করে এবং LED অবস্থার মাধ্যমে দেখায়, সর্বোত্তম কর্মক্ষমতা নিশ্চিত করে এবং ডাউনটাইম হ্রাস করে।

• 4. নির্বাচনযোগ্য উপস্থিতির সময়
  • উপস্থিতি রিলে আউটপুট একটি নির্দিষ্ট সময়ের (30 মিনিটের বেশি) একটি সনাক্ত আউটপুট সীমিত করার জন্য নির্বাচন করা যেতে পারে যখন একটি যানবাহন লুপে থাকে, যা ট্র্যাফিক ব্যবস্থাপনায় নমনীয়তা প্রদান করে।

• 5. স্বয়ংক্রিয় সংবেদনশীলতা বুস্ট (ASB)
  • এই বৈশিষ্ট্যটি নির্ভরযোগ্যভাবে বড় ট্রাক-ট্রেলার সংমিশ্রণ এবং উচ্চ-বেড যানবাহন সনাক্ত করে, স্বয়ংক্রিয়ভাবে গাড়ি সনাক্তকরণের সময় সর্বাধিক সংবেদনশীলতা বৃদ্ধি করে, সঠিক সনাক্তকরণ নিশ্চিত করে।

• 6. স্বয়ংক্রিয় পরিবেশ প্রবাহিত ক্ষতিপূরণ
  • লুপ ডিটেক্টর (বা অন্যান্য সেন্সর) পরিবেশগত অবস্থার পরিবর্তনের সাথে স্বয়ংক্রিয়ভাবে সামঞ্জস্য করে এবং ক্যালিব্রেট করে, বিভিন্ন আবহাওয়া এবং পরিবেশগত কারণ সত্ত্বেও সনাক্তকরণের নির্ভুলতা এবং স্থিতিশীলতা বজায় রাখে।

• 7. 17 ডিপ সুইচ সেটিং
  • শেলের ডিপ সুইচ ডিজাইন লুপ ডিটেক্টরের সেটিং সহজ এবং পরিষ্কার করে, যা ব্যবহারকারীদের জন্য খুবই ব্যবহারকারী-বান্ধব। ব্যবহারকারীরা প্রথমে সমস্ত ফাংশন সেট করতে পারেন এবং তারপর লুপ ডিটেক্টর ইনস্টল করতে পারেন।

• 8. দ্বৈত চ্যানেল সমবায় বা স্বাধীনভাবে কাজ করে
  • ডুয়াল চ্যানেল লুপ ডিটেক্টর দুটি একক চ্যানেল সংস্করণ হিসাবে ব্যবহার করা যেতে পারে, দুটি স্বাধীন সনাক্তকরণ চ্যানেল সমর্থন করে।
  • এছাড়াও একাধিক লুপের একযোগে নিরীক্ষণের অনুমতি দেয়, লুপ ডিটেক্টরের একক-চ্যানেল অ্যাপ্লিকেশনগুলিতে দিক চিনতে সক্ষম হয়। যানবাহন সনাক্তকরণের নমনীয়তা এবং নির্ভুলতা বৃদ্ধি করা।

• 9. বিরোধী-crosstalk হস্তক্ষেপ.
  • ডিপ সুইচের মাধ্যমে, লুপ ডিটেক্টরের ফ্রিকোয়েন্সি সামঞ্জস্য করা যেতে পারে যাতে দুটি লুপ কয়েল খুব কাছাকাছি স্থাপনের কারণে ক্রসস্টাল হস্তক্ষেপ রোধ করা যায়।





---



সংযোগ







অপারেশন মোড

LD-200 সিরিজ ডিটেক্টর নিম্নলিখিত মোডগুলির যেকোনো একটির জন্য কনফিগার করা যেতে পারে:

উপস্থিতি মোড	পালস মোড
এবি লজিক প্রেজেন্স মোড (ব্যারিয়ার অপারেশন)	এবি লজিক পালস মোড (লজিক গণনা)



ইঙ্গিত এবং সুইচ

পাওয়ার LED: লাল পাওয়ার LED নির্দেশ করে "পাওয়ার চালু"

• CH1 ডিটেক্টিং LED: ক্রমাগত চালু: যানবাহন সনাক্তকরণ নির্দেশ করে।

• ধীরে ধীরে জ্বলজ্বল করা: নির্দেশ করে লুপ শর্ট সার্কিট বা লুপের পরে মোচড়ের সংখ্যা যথেষ্ট নয়।

• ব্লিঙ্কিং ফাস্ট: লুপটি ওপেন সার্কিট বা লুপের পরে অনেকগুলি টুইস্ট নির্দেশ করে।

• CH2 ডিটেক্টিং LED: ক্রমাগত চালু: গাড়ির সনাক্তকরণ নির্দেশ করে।

• ধীরে ধীরে জ্বলজ্বল করা: নির্দেশ করে লুপ শর্ট সার্কিট বা লুপের পরে মোচড়ের সংখ্যা যথেষ্ট নয়।

• ব্লিঙ্কিং ফাস্ট: লুপটি ওপেন সার্কিট বা লুপের পরে অনেকগুলি টুইস্ট নির্দেশ করে।



❀ সংবেদনশীলতা নির্বাচন

• লুপের সংবেদনশীলতা এবং ফ্রিকোয়েন্সি 7-ওয়ে ডিপ সুইচ এবং 10-ওয়ে ডিপ সুইচ সেটিং দ্বারা সামঞ্জস্য করা যেতে পারে।

• ব্যবহারকারী ডিপ-সুইচের সেটিংকে বিভিন্ন মোডে পরিবর্তন করে 8টি ভিন্ন সেটিং নির্বাচন করতে পারেননিচে ডিপ-সুইচ সেটিং টেবিল। CH1 সংবেদনশীলতা নির্বাচনের জন্য ডিপ সুইচ 6, 7 এবং 8 যার মধ্যে 0.8 সবচেয়ে সংবেদনশীল এবং 0.015 সবচেয়ে সংবেদনশীল।

• CH2 সংবেদনশীলতা নির্বাচনের জন্য ডিপ সুইচ 3, 4 এবং 5 যার মধ্যে 0.8 সবচেয়ে সংবেদনশীল এবং 0.015 সবচেয়ে সংবেদনশীল।







❀Switch1=S1:চ্যানেল 1 লুপ ফাংশন নির্বাচন (10 ওয়ে ডিপ সুইচ)

• (সুইচ 1) DIP1 এবং DIP2 উভয় ট্রেলারের জন্য বিশেষ সংবেদনশীলতা বৃদ্ধি (উভয় চ্যানেল)











• (Switch1=S1)D3,D4,D5 এবং (Switch2=S2)D1,D2 বিশেষ ফাংশন সেট করা (মোড1,2,3 দিকনির্দেশসনাক্তকরণ। মোড4,5,6 সাধারণ মোড, দুটি লুপ সনাক্তকরণ আলাদা করা হয়েছে।)







• (Switch1=S1)D6 & D7 & D8 এবং (Switch2=S2)D3 & D4 & D5 সেটিং CH1 এবং CH2 সংবেদনশীলতা নির্বাচন।(আট স্তরের পছন্দ)







• (Switch1=S1)D9 & D10 এবং (Switch2=S2)D6,D7 সেটিং ফ্রিকোয়েন্সি (20 K থেকে 100 KHz)।

রিসেট বোতাম: অনুগ্রহ করে মনে রাখবেন: ডিপ সুইচগুলিতে সেটিং পরিবর্তন করার সময় LD-200 রিসেট করতে হবে।







লুপ ইনস্টলেশন

রাস্তার পৃষ্ঠের সাথে মিশ্রিত করার জন্য একটি "দ্রুত-সেট" কালো ইপোক্সি যৌগ বা গরম বিটুমেন ম্যাস্টিক ব্যবহার করে লুপগুলি সিল করা হয়।



ইনস্টলেশনের সময়, অনুগ্রহ করে পণ্যের প্লাগ এবং সকেটটি উল্লম্ব দিকে রাখুন







সমস্যা সমাধান







---



পণ্য সিরিজ

এলডি-100	এলডি-102	এলডি-200	এলডি-202	JTHT-11
একক চ্যানেল 100-240 V এসি	একক চ্যানেল 12-24 V AC/DC	ডুয়াল চ্যানেল 100-240 ভি এসি	ডুয়াল চ্যানেল 12-24 V AV/DC	লুপ ক্যাবল 305 মি টেফলন কয়েল
